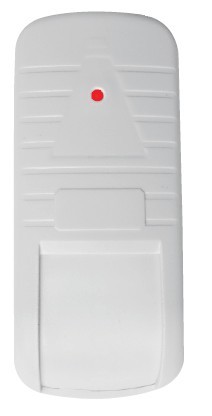

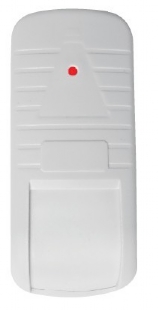

920插拔式幕帘被动红外探测器 产品编号:20130911008 所属类别:VDO-红外感应器 产品颜色: 乳白色 产品状态:1000

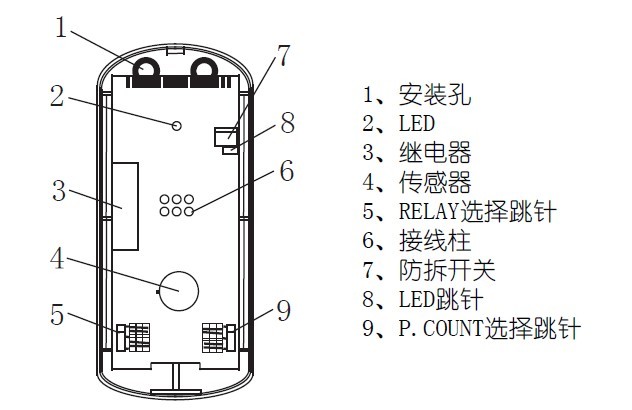

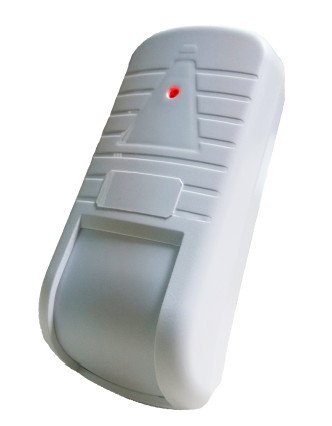

20插拔式幕帘被动红外探测器 本产品为小型幕帘式被动红外探测器,具有优美流畅的外观, 可以吸顶或壁挂安装。适合使用于阳台、窗、门、走廊等位 置的安全 防范。电路具有抗射频干扰、自动温度补偿、脉冲 计数可选等功能。 对人体入侵能迅速的反应,产生报警。 选择相应的安装方式可防宠物。 技 术 参 数 工作电压：DC9～16V 消耗电流：≤20mA(DC12V) 工作温度：-10°C～+50°C(14°F～122°F) 传感器类型：双元低噪声热释电红外传感器 安装方式：壁挂或吸顶 安装高度：3.6m以下 探测距离：6m 探测角度：15° 脉冲计数；一级(1P)、二级(2P)、三级(3P)可选 防拆开关：常闭无电压输出， 接点容量28VDC，100mA 继电器输出：常闭无电压输出 接点容量28VDC，80mA 外形尺寸：80X34.5X33mm ALARM : 报警输出常闭,报警时开路 GND : 外接直流电源负极 +12V ：外接直流电源DC12V TAMPER: 防拆开关常闭盒盖被拆除开路 红 线：电源+12VDC 黑 线：电源-12VDC 黄绿线：报警ALARM 蓝白线：防拆开关TAMPER 920插拔式幕帘被动红外探测器 产 品 的 使 用 1、接通12V直流电源,在LED跳针连通(出厂设置)情况下,红色指示灯亮, 探测器进入自检状态。 自检时间约60秒,指示灯灭,表示探测器进入 检测状态。 2、在探测器覆盖的区域内,以正常的步行速度进行测试,红色指示灯亮, 探测器进入报警状态。 指示灯灭,再次进入监测状态。 3、RELAY跳针用于设置报警输出状态，可根据不同的报警主机选择不同 的输出状态, 选择1&2为NG(常闭状态),选择2&3为NO(常开状态)。出 厂设置为常闭状态。 4、P.COUNT跳针用于选择脉冲计数。选择1&2为一级脉冲,适用于一般室 内环境;选择2&3为二级脉冲, 适用于较恶劣室内环境;悬空为三级脉 冲,适用于恶劣室内环境。出厂设置为一级脉冲。 5、LED跳针用于控制LED是否有指示,不影响探测器正常工作。 注 意 事 项 1、请按说明书正确地安装和使用,不可触摸传感器表面,以免影响探测 器灵敏度,如需清洁传感器, 请断开电源后用软布沾少许酒精擦拭。 2、应避免在温度变化过大的环境下使用。 3、本产品可以减少事故的发生,但不能确保万无一失,为了您的安全,除 了正确使用本产品外, 在日常生活中还应提高警惕,加强安全防患意 识。 920插拔式幕帘被动红外探测器
