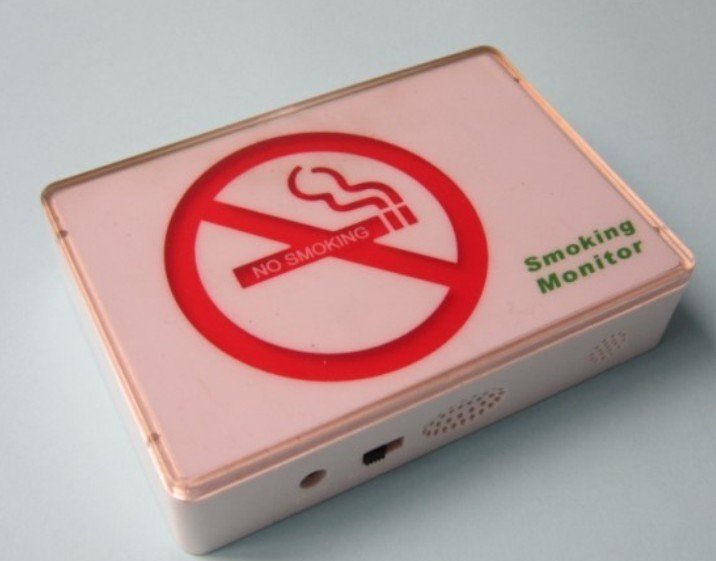

香烟烟雾报警器，禁烟场专  香烟烟雾监测仪      Smoking Monitor

产品规格：
　　品牌：维迪奥(VDO)
　　产品名称：香烟烟雾报警器
　　型号：VDO-3OOOS
　　监测对象：二手烟，香烟烟雾，吸烟者
　　检测方式：进口半导体热敏传感技术
　　防护等级：IP30
　　功耗：1.5W（最大）
　　制造标准：ISO9001
　　信号刷新：50ms
　　规格：135mm×90mm×30mm
　　预热时间：3分钟
　　重量：300g（不含AC适配器）
　　产品定位：禁烟产品
　　使用场所：家居卧室，客厅；办公室；医院；幼儿园等
　　使用方法：挂壁式通过AC适配器直接输入电源
　　
　　功能：监测二手烟的存在，当有人在公共场合吸烟有两种型号仪器：使用说明
　　◆自动/断电复位
　　◆红外光电传感器
　　◆联网输出/LED指示报警
　　◆金属屏蔽罩，抗电磁干扰
　　◆环境适应性强
　　◆SMT工艺制造，稳定性强
◆防尘、防虫、抗白光干扰设计
香烟烟雾危害：
香烟中有尼古丁、氰氢酸、氨、一氧化碳、二氧化碳、吡啶、砷、铜、铅等，还有40多种致癌物危害：吸烟时，烟草中的尼古丁通过肺黏膜和口腔黏膜扩散到全身，进入大脑之后可导致恶心、眩晕、头痛，并导致反覆急性支气管发炎及慢性支气管炎，90%以上的肺癌患者由吸烟引起。
产品概述：时刻监测空气中香烟烟雾的存在，当有人在公共场合吸烟时 ，仪器将迅速准确反应，通过语音（可调）提醒告诫：香烟危害，此处禁止吸烟，并同时伴随LED背景光闪烁，加强警示！(最高音量可达到80分贝）
                  实现空气看得见 绿色呼吸更安全
产品清单 :本体一台（包装内附有干燥剂）      AC适配器一台（此适配器本体为黑色 线为黑色）     使用说明书一本   （附保修卡）
                   提醒:打开盒子，请先确认产品有无短缺，再进行使用。
                   如出现产品破损或工作异常，请咨询当地经销商。
安全须知一:

          1.请不要将本产品放置于潮湿、多灰尘、重压的环境中。
           2.本产品是家用产品，在特殊环境（强酸、强碱等）下使用会对产品有损。
           3.请不要用布等掩盖本体，如被覆盖将检测不到香烟烟雾。
           4.请不要将本产品放置在酒精、汽油、洗涤剂、工业香水等挥发性物质附近。
           5.如果本体进水，请立即拔下电源插头，在阴凉处风干。
           6.请务必使用附带的AC适配器，使用不同品可能会引发故障。
           7.适配器电源必须使用AC220V，否则可能会损害主机。
           8.请用干布擦拭掉AC适配器插头上的灰尘，否则可能会引起短路及其它故障。
安全须知二:

          1.本体或AC适配器进水时，请立即切断电源，否则会出现短路及火灾。
           2.请不要分解、改造本体及AC适配器，可能引起触电危害。
           3.请不要使本体及AC适配器给予强烈的冲击、抛掷，可能引起故障。
           4.请不要使AC适配器的连接形成短路，可能引起火灾、触电、故障。
           5.请不要对AC适配器的线进行加工、过度弯曲、拉伸可能引起短路、触电危害。
           6.请不要在AC适配器的线上加载重物，可能引起故障。
           7.请不要用湿手插拔AC适配器，可能引起触电。
           8.在维护时，务必关闭开关，可能引起短路及其他故障。
各部分名称和功能
           ①为卡槽。用于将监测仪挂在墙面上。
           ②为电源接线口。接上电源，监测仪才可工作。
           ③为电源开关。闭合后自动进入工作状态
           ④为探测器口。用于探测到空气中的香烟烟雾。
           ⑤为扬声器。当探测到有香烟烟雾时，监测仪就会有语音提醒从扬声器传出。
           ⑥为禁烟标志。当探测到烟雾时，会有强光闪烁

显示说明   红色  弱亮       没有检测到香烟烟雾，可不做任何处置
                   红色  强光闪烁   检测到香烟烟雾，同时伴有语音提示，吸烟者立即灭掉香烟，并对环境进行通风处置。
使用与安装

          1、第一次使用前，请认真阅读安全须知，了解各部分的名称和功能。
          2、在室内墙壁上挂壁安装，可选择钉挂也可选择胶贴。建议安装位置为人员活动集中出，安装高度约为2.5米。
          3、安装步骤： 取出主机（把电源线与主机连接）,连接适备器,挂壁安装（后盖孔位对应壁面钉位）, 接通电源（安全与外电源连接）
维护说明
   ●请使用干燥柔软的布擦拭本体。
     注意：请不要用湿抹布或水擦洗本体。
     具有挥发性的清洁用品（如汽油、酒精、石油制品等）可能会造成本体的变形、变色。
   ●本体隔栅处有灰尘堆积时，请将灰尘清扫干净。
     注意：切勿将灰尘掉入机身内部。

   ●请用干抹布擦拭掉电源插头上的灰尘，灰尘有可能是火灾的原因。

    ●维护时，请务必拔下电源插头。

                               故障及处理

●通电后无显示               检查AC适配器是否连接妥当,电源开关是否打开
●香烟烟雾存在时，禁烟光栅    检查通风栅口是否堵塞，拔开电源清理通风栅口
  无闪烁、语音无报警
●香烟烟雾存在时，禁烟光栅    扬声线路出问题，请与厂家联系
  闪烁，语音无报警
●香烟烟雾存在时，语音报警，  LED背光屏显示部分问题，请与厂家联系
  禁烟光栅无闪烁
●室内无香烟烟雾存在，但是    检查室内环境中是否有风扇对着通风栅口吹（因为香烟烟雾监测仪集
  监测仪却出现报警状态        成一款探头，同时可监测空气质量有害气体如：甲苯、VOC等

                         技术规格
主机
探测气体    香烟烟雾
探测元件    进口气体传感器
电源        DC9V
功耗        2W
信号刷新    50ms
预热时间    3min
工作温度    -10～50℃（32～122℉）
工作湿度   20%～80%RH
存储条件    -40～70℃（-40～158℉）
重量        85g
外形尺寸    135mm×90mm×30mm
AC适配器
电源输入    AC220V
电源输出    DC9V 0.5A
尺寸        27.5mm×62mm×36.5
重量        20g
保修卡说明
   保修期内，确定为正常使用、保养的情况下因产品制造或材质而导致故障的，您将获得免费保修                              服务。但保修期内，由于产品使用不当的，将

不能享受免费服务，而实行有偿收费的服务
   1、在保修期内，出现下列情况为有偿维修服务：
   ①使用上的错误，与由于私自改造或不当的修理发生的故障或损伤。
   ②购买后因跌落、重压等原因造成的故障和损伤。
   ③因不可抗力、异常电压导致的故障和损伤。
   ④本书没有提示的其他由于使用不当造成的故障和损伤。
   ⑤保修卡遗失或本书中没有购买日期、顾客姓名、销售商的情况或字句被改写的情况。
   ⑥其他因本产品的本质缺陷外的原因导致的故障和损伤。
   2、请妥善保存本说明书，切勿丢失。
   注：本产品的保修期一年（不包含AC适配器）。

   3、因为产品的性能和功能发生的变化，将不另行通知。
