四路无线转有线模块
  • 产品编号:20120717008
  • 所属类别:继电器模块
  • 产品颜色:
  • 产品状态:1000
 产品描述

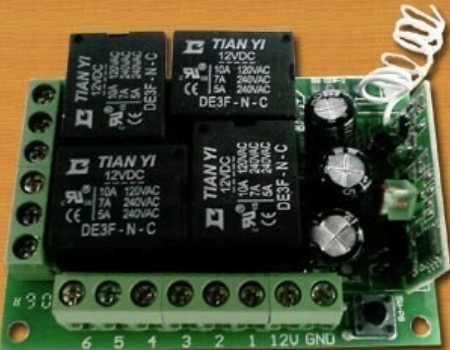

四路无线转有线模块

无线转有线输出报警模块(多功能12伏单路学习型遥控开关) (新款)

型号:VDO-RK1DC-4

、功能特点:



  1、主要应用于遥控电动门、窗、开关、安防等工业或照明遥控领域;



  2、四路输出,兼容点动、自锁、互锁三种工作方式;



  3、接收灵敏度高,遥控距离可达50-100米以上;



  4、采用大容量继电器,可控制上千瓦的电器及设备。



二、主要技术指标:



 工作电压:DC12V



 接收频率:315MHz/433MHz



 接收灵敏度:-95db



 工作方式:点动、自锁、互锁



 最大负载:7A



三、接线说明:



 12VGND表示12伏电源的正负极输入;1 2 34 5 67 8 910 11 12分别对应四个继电器的常闭端、公共端和常开端。



四、操作说明:



1、输出方式选择:按下本控制器上的学习按键不放,大约两秒钟后,学习指示灯变亮,不要放开学习键,再过大约四秒钟后,学习指示灯由亮变灭。不要放开学习键,大约两秒钟后,学习指示灯会闪烁一次,再过大约两秒钟后,学习指示灯会闪烁两次,再过大约两秒钟后,学习指示灯会闪烁三次。在学习指示灯闪烁一次后,学习指示灯闪烁两次之前,放开学习键,则输出方式为点动方式。在学习指示灯闪烁两次后,学习指示灯闪烁三次之前,放开学习按键,则输出方式为自锁方式。在学习指示灯闪烁三次后,放学习按键,则输出方式为互锁方式。



2、学习方法:按下本控制器上的学习按键不放,大约两秒钟后,学习指示灯变亮,放开学习按键,按下要学习遥控器的任意键,学习指示灯会闪烁三次后变亮,表示本次学习完成。本控制器最多能记忆十六个遥控器,第十七个将覆盖第一次记忆的遥控器。



3、消除学习码:按下本控制器上的学习按键不放,大约两秒钟后,学习指示灯变亮,不要放开学习按键,再过大约四秒钟后,学习指示灯由亮变灭,表示已将所有记忆码清除,如果不想改变控制输出方式,放开学习按键,则输出方式保持清码之前输出方式不变。否则重复1的动作。
