VDO-2008X吸顶双鉴探测器安装使用说明
第一步  打开探测器上下盖
  首先旋下安装支架,用小镙丝刀拧下探测器背面的两个小镙,打开探测器

第二步  取下线路板(PCB)
 推移PCB插销,取出PCB

第三步 安装探测器
  安装在一个可以截获侵入者(通过探测范围下文和横穿探测范围)的地方
  建议安装高度2.4-4.5米.安装表面应坚固.不振动
  理想的安装位置如下:
  直接面对保护区域.
  避开窗户.
  避开运转的机器(如风扇,电视机,电冰箱),荧光灯,冷热源.
  防宠物安装参考特殊指示.
第四步 连线
  注意正确的极性,使用1.02到0.64MM(18到22AWG)线

TT为防拆开关 C为公共端 NC为防区端 V-电源负极V+电源正极

第五步 测试
  PCB安装完毕,盖上而过,加电,当红外LED熄灭后再等半分钟,进行步行测试.(探测器在上电后需要一分钟时间才能稳定下来)
  跳线开关J1为LED控制开关
  注意:调节完毕后,为增强探测器的隐蔽性,请移除LED跳线开关J1,使指示灯不亮
  在探测器的保护范围内进行步测,以正常步速走2-4步,可能触发LED灯亮,当探测区无物体移动时,LED熄灭,LED状态如下:
恒红:探测器报警
恒黄:微波触发(步测)
恒绿:被动红外角发(步测)
红灯闪亮:通电后的预热期间
红外闪亮(4次脉冲切换):需要更换装置
第六步  调节微波探测距离
 A
沿逆时针方面转动探测微波距离的指轮开关(VR),使微波探测距离为最小值.(此最小值是厂家设定)
 B
根据您自己的步行测试结果,沿顺时针方向调节控制微波距离的指轮天关,直至微波探测距离到达理想状态.
 注意:调节微波探测距离时,要注意配合房间大小和个人需要.根据环境来增加微波灵敏度.微波能穿透玻璃及大多数非金属构造的墙壁.灵敏度太高将增加误报的可能性.
 红外探测距离由探测器的安装高度来决定:90度角安装高度三米处直径六米
 注意:1.VDO-2008X探测器应该每年检查一次,以确保其正常工作
      2.该探测器只限地室内使用
  产品特性:
  探测范围:   直径9米
  报警继电器: 励磁A型继电器
              100MA,30VDC
  防拆开关  :(常闭)50MA,24VDC
  电源要求  :7.5-16VDC-35MA.12VDC
  AC脉动    :正常12VDC情况下峰值为3V
  微波频率  :2.45G
  抗白光干扰:30V/M ,100MHZ-1000MHZ
  工作温度  :-10℃-55℃
            5-95%RH相对温度(无霜)
  外形尺寸  :厚度X直径  33X97MM
  灵敏度    :探测视区2-4步,正常步速
  附件      :可选 透镜组件,旋转安装支架

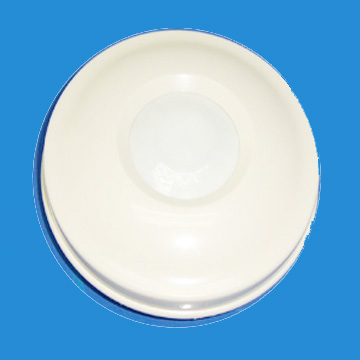

VDO-2008X吸顶双鉴探测器
