简介

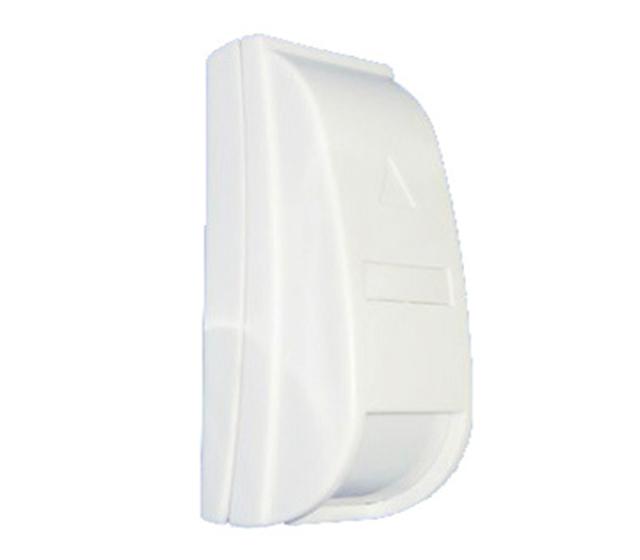

VDO-461红外幕帘探测器是世界上最细小雅致的被动红外探头，采用专利设计讯号处理技术，安装非常容易。本探头右编程为适应不同的安装位置，以达致最佳探测效果及免除误报。详细的探测范围及安装位置选项参阅。

规格

光学参数

幕帘式红外线射束数量：2

安装位置选项：见图2-6

安装高度：最高3.6米

探测范围：6米

电器参数

电压：10-16VDC

电流消耗：大约12.5mA於12VDC

警报输出：固态继电器，常开常闭选，最大100mA/30V，大约18Ω内部电阻，有警报时开路

防拆开关输出：常闭，50mA/30VDC

警报持续时间：3秒

发光二极管：跳线设置有效或无效

传感器：双元低噪音热电传感器

环境参数

工作温度：-10℃至50℃

储存温度：-20℃至60℃

射频干扰保护：＞20V/M至1000MHz

物理参数

尺寸（高×宽×深）：70×28×25毫米

重量：25克

颜色：白色

安装方法

拆开及组合

1、 拆开面盖

用一支小的螺丝起子插入螺丝遮盖旁边的空隙，轻轻地将螺丝遮盖撬起，松开螺丝钉，然后将面盖与底盖分开。

2、 组合面盖

小心地将面盖全上底盖，而透镜必须在传感器之上，将螺丝钉放入螺丝坑内，然后扭紧螺丝钉，把螺丝遮盖的一端栓子插入其中一个空隙内，再将另一端栓子插入余下的空隙内。

安装

本探头可安装於墙壁，天花板及门框的不同位置。

注意：为避免由外界温度改变或突然的气流影响引致误报，不能将探头安装在窗框之内。安装好后使用硅胶将电线穿眼堵塞，以避免昆虫和气流进入探头之内 。

1、 选择一个会让闯入者穿越探头红外丝射束的安装位置。

2、 如果是安装於天花板（图3安装法），天花板的高度不可超过3.6米。最长探测距离是6米，而红外线射束的宽度为1.0米。

3、 为了减低误报机会，请把探头远离发热器、灯管及有阳光照射到的窗户，而且电线应远离高电压电缆。

4、 如图7将面盖除掉。

5、 贯穿底盖上的两个螺丝穿眼，并使用螺丝钉将底盖固定於合适的位置。

6、 探头只可以固定在坚固及稳定的平面上。

接线法

贯穿电线穿眼，将电线引直探头，按照图10接上各端子：

1、 将端子TAMP（常闭防拆开关）接往主机的常闭24小时防区。当面盖被拆开时，防拆接点会开路。

2、 端子NC（继电器常闭端子）接往主机的常闭防区输入端子。

当探测到有移动讯号或停电时，警报防区会开路。

3、 端子12V（-）和（+）接上10至16VDC电源，电源必须要

有后备电池。每个探头的耗电量大约为12.5mA。注意不要掉

转正负极，否则线色发光二极管常亮。

4、 接线完成后，使用硅胶堵塞后有穿眼空隙。

跳线设备

LED跳线：在“短路”时，发光二极管显示为有效。

步行测试

1、 将探头接上12VDC电源，然后等候5秒让探头加热和稳定。

2、 在所需探测范围内步行跨越红外线射束（步行方向要与红外线射束垂直。当跨越红外线射束时，发光二极管会亮起。

3、 测试完成后请拆除发光二极管跳线，使发光二极管无效，以避免让贼人注意到探头的位置。

注意：每年应定期测试探头的探测范围，以确保其操作正常
