红外防盗栅栏

1概述

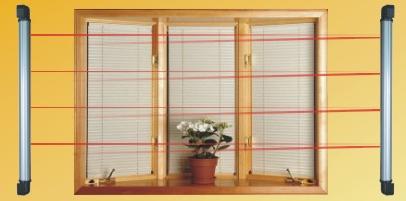

室内外两用型多束主动红外防盗栅栏是现代智能化高科技产品，本产品具有安装及调试简单方便、外形美观的特点，适用于机关、学校、别墅、工厂等重要场所及一切需要防范的场所。可安装于围墙、门窗、阳台等需要防范盗贼进入的地方，起周界防范报警的作用，能有效保证您的安全及避免财产的损失。

2性能

2.1智能判断：采用多束红外对射和双束识别原理，当盗贼进入防范区域，遮断相邻两束或两束以上红外线超过40ms时即发出有线/无线报警信号，能有效克服传统报警探头误报漏报  的缺陷。

2.2识别物体：可区别穿越物的大小，当有非法入侵者时即时报警。而当有猫、狗等小动物穿越时则不会报警，不影响人们开关窗户的麻烦。

2.3高可靠性：除具防剪线功能外，还采用防干扰技术，有效防止入侵者采用欺骗和破坏手段，具有很好的防范作用。

2.4防雨防潮：具防雨淋结构，适用于户内外及潮湿地带的安装。

2.5结构美观可靠：外壳主体为优质铝合金型材，表面采用喷塑处理，坚固耐用；采用进口滤光片对可见光有很好的滤除作用。

2.6安装调试方便：安装座固定后红外光束的发射和接收视角均可实现360º无级旋转。

2.7防卫等级可调：用户根据使用需要，可自行选设其防卫等级：严密防卫级（可防范高智能的恶意破坏）、一般防卫级。

特别注意：

为防止因市电断电而造成误报警，建议用户选用专用UPS电源，以确保在市电正常供电时，向蓄电池进行浮式充电，在市电断电时，自动切换为蓄电池供电。禁止采用劣质非线 性开关电源。

请根据使用的实际警戒距离选用相应型号的红外栅栏，以使红外栅栏的性能发挥至最佳。

应尽量避免阳光和灯光及其它强光的直射。

保持外罩的清洁，以免影响探测器的正常工作。

5.1接收端各接线口说明：

5.1.1 SW：防拆开关两端，引线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；

5.1.2 +：DC12V电源正极；

5.1.3 -：DC12V电源负极；

5.1.4TO：参照发射端TO；

5.1.5COM：继电器输出公共端；

5.1.6NC：继电器输出常闭端（正常工作时）；

5.1.7NO：继电器输出常开端（正常工作时）。

特别注意：

在使用红外栅栏6、8、10光束规格安装在10米以内一定要按照严密防卫模式接线，所以在施工或安装时请预先留好TO线和电源地线的位置。

为了达到避免误报或漏报的目的，在用于室外较恶劣环境时，发射距离端子应短接至“FAR”（远），以避免误报，只有在反射信号太强造成不报的情况下，才可以将发射距离端 子短接至“LOW”（近），以避免反射引起不报或漏报的问题。
