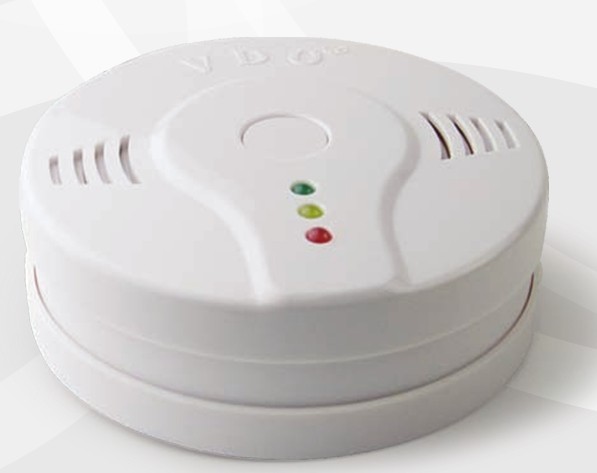

吸顶式燃气泄露报警器使用说明

型号：VDO-2008dip-XDQ

第一章     技术参数

1.1：特性

  1．）供电电源：AC220V或DC12V/DC24V

  2.）静态功耗：<3W（220V）

  3．）报警功耗：<3.6W（220V）

  4．）使用环境温度：0℃~55℃ ；        湿度：0~-93%

5．）报警点：天然气：10%LEL；液化石油气：10%LEL；城市煤气：5%LEL

  6.）执行标准：GB15322.2--2003

6．）报警输出：声光报警，常开或常闭信号，控制排气扇、电磁阀、机械手信号（可选）

1.2：使用范围

     对天然气、城市煤气、液化石油气等可燃气体的超浓度做可靠报警，可广泛用于家庭、煤气站、煤矿等各种场合。

第二章  安装指南

2.1：根据燃气的比重安装燃气泄露报警器

     天然气、城市煤气：因其比空气轻，会悬浮于天花板，故报警器应安装在低于天花板0.3-1.2米，距气源半径1.5米以内的合适之处。

安装注意：燃气泄露报警器

  1．）不要正对炉灶的油烟、蒸气；

  2．）不要安装在通风良好处；

  3．）不要被窗帘或橱柜屏蔽隔断；

  4．）不要安装在浴室等水蒸汽较大处。

2.2：外接端子线使用说明

  1．）AC220V为蓝色和橙色护套线，采用系统12V供电时，外接端子红线接正极和黑线接负极

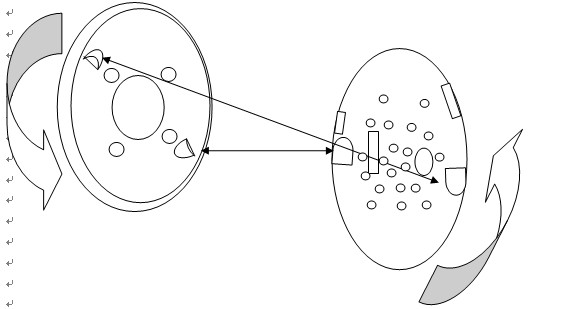

安装，首先用螺钉把底座固定在合适位置，再按图所示

方向把报警器固定在底座上；

2．）联网开关量信号输出：

      黑色：公共端

      绿线：常开触点

      黄线：常闭触点

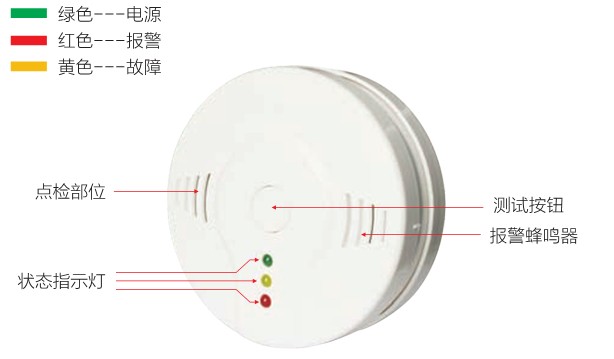

测试按键

     3．）联接电磁阀：白线接电磁阀负极；红线接电磁阀正极；

第三章   使用指南

3.1：预热状态：吸顶式：接通电源，此时绿色指示灯闪亮，表明报警器处于预热状态

3.2：监测状态：通电预热约3分钟后，绿色指示灯常亮，表明报警器处于监控状态。

3.3：报警状态

：当环境中燃气浓度达到报警浓度时，红色指示灯闪亮，蜂鸣器发出急促的叫声，同时输出开关信号和驱动信号。

3.4：恢复状态

：当环境中燃气浓度降低到报警浓度之下时，蜂鸣器停止鸣叫，开关信号或驱动信号恢复原状态。

3.5：传感器故障：传感器发生故障时，黄色指示灯和报警指示灯常亮，发出故障报警声；

3.6：按键：按下按键，探测器进入自检状态：三个灯一起闪亮，蜂鸣器断续鸣叫

第四章节 报警处理

当报警器报警时（红灯亮，蜂鸣器叫），应立即作出如下处理：

   1．）关闭燃气管道总阀或瓶装气总阀；

   2．）打开所有门窗，让气体散发出室处；

   3．）切勿触动至内任何电气开关，插头、电话、门铃，禁打手机；

   4．）切勿使用用火柴或打火机、熄灭所有火种；

   5．）切勿用火测试漏气来源；

   6．）不要切断报警器电源，泄露气体消失后，报警器会自动停止报警；

   7．）检查燃气泄露原因并及时通知气体供应商、专业人员检修。

   8.）发生故障报警时要及时返厂维修或更换报警器；严禁私自拆卸报警器。

第五章  其它事项

5.1：测试：用可燃气体喷入探测腔中，10秒钟发出清脆响亮的脉动报警迅号，这意味着探测器工作正常。（每15天做一次测试以保证探测器的可靠性）

5.2：简易保养

   每隔6个月需清洁探测器一次以保证工作效率良好，先把电源关掉，再用软毛刷轻扫灰尘便可，再把电源启动。

5.3：使用注意事项

1．）不能使用化学喷雾剂直接清洗

2．）不要在报警器附近使用有刺激性气味的物质，如发胶、杀虫剂、油漆、粘接剂、酒等

3．）禁止用水冲洗或让水进报警器

4．）不要任意将报警器抛掷、摔落、折装分解

5.4：用户须知：

     1. 产品质量问题三个月内工厂包换，一年免费保修终身维护；

     2. 传感器使用寿命5年；产品推荐使用寿命，2---3年

VDO-2008dip-XDQ
