维迪奥吸顶式双元红外探头VDO-467 VDO-467特点 室内天花安装被动红外线移动探测器,外形高贵典雅。 本产品具有高灵敏度，探测距离远覆盖范围大的特性。目前采购此款产品的多用于酒店节能系统，电梯人体存在式监测系统，养老院活动监测系统的应用。这些项目的使用场所都对产品的灵敏度和覆盖范围有严格的要求。可对使用场景实现无死角覆盖。目前西安人民大厦索菲特酒店780个套房 ，西安皇城酒店460个套房，北京贵宾楼酒店230个套房，西安第二社会福利院，宝鸡市社会福利院，贵州梯联网都有应用这款产品。 ● 适合天花安装 ● 二级自动脉冲数调节 ● 自动温度补偿 型 号VDO-467 传感器 低噪音高灵敏度双元矩形红外 处理器 二级自动脉冲，自动温度补偿 起动时间通电60 秒 检测速度每秒0.2－7米 灵敏度 二级可调 工作温度－10℃至50℃ 电源输入9－16Vdc,18mA 镜片 Fresnel立体镜片 抗白光 抗白光干扰 保护范围7.5 x 6米(安装高度4米) 金属护罩抗射频干扰 区域 (12+12+12+12+6+1)=55 安装高度2.2－4.5米 警报指示红色LED亮保持3秒（可关闭） 警报输出常闭，28Vdc 0.15A 防拆开关常闭，盖被拆除开路，0.15A，28Vdc 工作湿度95% 重量 80克 维迪奥吸顶式双元红外探头VDO-467

维迪奥双源红外探测器VDO-100 VDO-100特点： 探测范围：18m×105° •双元红外移动探测器，红外感应器全封闭，抗气流，昆虫干扰 •全塑外壳，球形镜片，反射镜片防爬越。 •脉冲数可调。 •灵敏度可调。 •自动温度补偿。 •安装高度从1.5m到3.6m之间任意选择. 探测距离最远可达18米，采用球形镜片，探测距离不但远，而且范围广，灵敏度高。广泛应用于超级市场，大型仓库，自来水厂及智能数字化车辆通道系统。如石家庄建北自来水厂厂区监测，一汽大众车间车辆自动感应有应用。

1．产品简介 本公司推出的对射红外墙系列是高智能、人性化的防盗报警系统，集CPU微处理芯片、语音芯片、校准指示电路为一体，报警时发出高分贝的真人声音和闪烁眩耀的红色警光，让窃贼闻之丧胆，落荒而逃；采用菲涅尔光学透镜，探测距离超远，适用于围墙、门窗、阳台、停车场等一切需要周界防范的场所。 2．功能特性 •性能优 采用微处理数码智能控制技术，结合了对射和栅栏的优点，技术领先。 •防破坏 优质铝合金外壳，PC工程塑料接头，坚固耐用，防剪线、防拆、防移动、防雨、防潮。 •品种全 有线，无线，兼容，多光束，多高度。 •易安装 采用八级高亮指示灯，实现精确对焦，360度可调，独特的安装支架，适应任何条件安装。 5．安装方法 5．1 用螺丝刀取下红外墙两头防护盖； 5．2 将红外墙贴紧安装平面，并用螺丝固定好安装座； 5．3 用螺丝刀等尖锐物把底座侧面防水胶塞顶破，将电源线和同步线等信号线从引线孔穿入内部接到接线端子。 5．4 接好线后，把安装座螺丝孔的防水胶塞全部装入孔内，方可起到防水效果。 注：2光束，3光束，4光束，6光束的红外墙可免接同步线，电源请选配优质UPS可充直流电源，12V-18V 2A以上，配线请选线径为0.5mm-0.8mm的线材；报警输出一般接公共端（COM）和常闭输出端（NC）两根线到报警主机的防区公共端和信号端。 8．技术参数 光束数 2束 3束 4束 6束 8束 10束 12束 有效长度（cm） 22 38 50 80 100 130 140 整机长度(cm) 39 55 67 97 117 147 157 整机重量 1．02 1．23 1．45 1．76 2．05 2．44 2．96 整机静态电流（mA） 90max 95max 95max 120max 120max 120max 120max 警戒距离（室外：M） 20 20 20 20 20 20 20 30 30 30 30 30 30 30 40 40 40 40 40 40 40 60 60 60 60 60 60 60 80 80 80 80 80 80 80 100 100 100 100 100 100 100 150 150 150 150 150 150 150 200 200 200 200 200 200 200 250 250 250 250 250 250 250 电源电压 DC12V～18V 报警输出 有线，无线，兼容，喇叭（另配） 继电器触点容量 3A/125V AC/DC 5V 0．2W 触发时间 50ms 应答速度 开路时间≥1．5秒 发射信号强度 高（FAR），中（MID），低（LOW）三档可调 瞄准方式 八级信号对准指示和蜂鸣提示 光轴调整角度 180度（±90度） 使用环境条件 环境温度-35℃～+55℃相对湿度≤95% 材质 铝合金，PC工程塑料 尺寸 宽×高（76mm×73mm）

简介 VDO-461红外幕帘探测器是世界上最细小雅致的被动红外探头，采用专利设计讯号处理技术，安装非常容易。本探头右编程为适应不同的安装位置，以达致最佳探测效果及免除误报。详细的探测范围及安装位置选项参阅。 规格 光学参数 幕帘式红外线射束数量：2 安装位置选项：见图2-6 安装高度：最高3.6米 探测范围：6米 电器参数 电压：10-16VDC 电流消耗：大约12.5mA於12VDC 警报输出：固态继电器，常开常闭选，最大100mA/30V，大约18Ω内部电阻，有警报时开路 防拆开关输出：常闭，50mA/30VDC 警报持续时间：3秒 发光二极管：跳线设置有效或无效 传感器：双元低噪音热电传感器 环境参数 工作温度：-10℃至50℃ 储存温度：-20℃至60℃ 射频干扰保护：＞20V/M至1000MHz 物理参数 尺寸（高×宽×深）：70×28×25毫米 重量：25克 颜色：白色 安装方法 拆开及组合 1、拆开面盖 用一支小的螺丝起子插入螺丝遮盖旁边的空隙，轻轻地将螺丝遮盖撬起，松开螺丝钉，然后将面盖与底盖分开。 2、组合面盖 小心地将面盖全上底盖，而透镜必须在传感器之上，将螺丝钉放入螺丝坑内，然后扭紧螺丝钉，把螺丝遮盖的一端栓子插入其中一个空隙内，再将另一端栓子插入余下的空隙内。 安装 本探头可安装於墙壁，天花板及门框的不同位置。 注意：为避免由外界温度改变或突然的气流影响引致误报，不能将探头安装在窗框之内。安装好后使用硅胶将电线穿眼堵塞，以避免昆虫和气流进入探头之内 。 1、选择一个会让闯入者穿越探头红外丝射束的安装位置。 2、如果是安装於天花板（图3安装法），天花板的高度不可超过3.6米。最长探测距离是6米，而红外线射束的宽度为1.0米。 3、为了减低误报机会，请把探头远离发热器、灯管及有阳光照射到的窗户，而且电线应远离高电压电缆。 4、如图7将面盖除掉。 5、贯穿底盖上的两个螺丝穿眼，并使用螺丝钉将底盖固定於合适的位置。 6、探头只可以固定在坚固及稳定的平面上。 接线法 贯穿电线穿眼，将电线引直探头，按照图10接上各端子： 1、将端子TAMP（常闭防拆开关）接往主机的常闭24小时防区。当面盖被拆开时，防拆接点会开路。 2、端子NC（继电器常闭端子）接往主机的常闭防区输入端子。 当探测到有移动讯号或停电时，警报防区会开路。 3、端子12V（-）和（+）接上10至16VDC电源，电源必须要 有后备电池。每个探头的耗电量大约为12.5mA。注意不要掉 转正负极，否则线色发光二极管常亮。 4、接线完成后，使用硅胶堵塞后有穿眼空隙。 跳线设备 LED跳线：在“短路”时，发光二极管显示为有效。 步行测试 1、将探头接上12VDC电源，然后等候5秒让探头加热和稳定。 2、在所需探测范围内步行跨越红外线射束（步行方向要与红外线射束垂直。当跨越红外线射束时，发光二极管会亮起。 3、测试完成后请拆除发光二极管跳线，使发光二极管无效，以避免让贼人注意到探头的位置。 注意：每年应定期测试探头的探测范围，以确保其操作正常 VDO-461红外幕帘探测器

VDO-476维迪奥牌红外探测器 传感器低噪音高灵敏度双元矩形红外 处理器二级自动脉冲，自动温度补偿 起动时间通电60 秒 检测速度每秒0.2－7米 灵敏度二级可调 工作温度－10℃至50℃ 电源输入9－16Vdc, 候命18mA, 警报20mA 镜片第二代Fresnel镜片 抗白光抗白光干扰 保护范围12米110゜ 金属护罩抗射频干扰 区域9+5+5+3=22 安装高度1.1－3.1米可调 警报指示绿色LED亮保持3秒（可关闭） 警报输出常闭，28Vdc 0.15A 防拆开关常闭，盖被拆除开路，0.15A，28Vdc 工作湿度95% 重量80克 尺寸66×93×52mm (宽x高x深) VDO-476维迪奥牌红外探测器

产品型号 ：VDO-1800B 产品名称 ：双鉴探测器 产品说明 ：双鉴探测器VDO-1800B是一个探测性能很强的三技术被动红外微波动态探测器.它使用了先进的信号处理技术,提供了超高的探测和防误报性能,此类探测器将会忽略对重45公斤的狗,或两条27公斤的狗,10只以上的猫.拥有高效能的探测性能，并免除了误报的困扰，这个小巧的探测器易于安装，不需要探测区域的调整！ 产品介绍： 双鉴探测器VDO-1800BI特点: ·探测范围：11米X11米 ·人工智能 ·灵活的安装高度 ·受监测微波 ·无需调节 ·防宠物功能可以区分人与动物产生的信号 ·防气流和昆虫干扰 ·8个探测层，包括下视区 ·温度补偿 ·被动红外和微波处理提供极佳的捕获性能，消除了误报 ·该款小巧且不易被察觉的探测器非常容易安装，不需要现场调节 双鉴探测器VDO-1800B

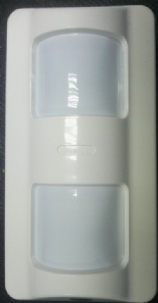

LX-402 探测范围：12mx15m，120° LX-802N 探测范围：24mx2m 极佳的保护性能，同时具有可靠的防水、防宠物功能 巧妙的内部结构设计， 易于接线，密封性好 外表美观，适合于任何建筑物 专利的双重屏蔽感光技术可以抵挡50,000Lux的白光干扰， 最大限度消除由于白光引起的误报 探测方式：被动红外 视区：40（多级别）；18（防宠物） 安装：2.5m/sec（多级别）； 1.2-1.5m/秒（防宠物） 反应速度：0.3-1.0m/秒 灵敏度：三档 LED指示灯：报警时点亮 动作时间：2±1秒（延迟时间） 报警输出：NC.NO. 28VDC 0.2Amax 防拆开关：开盖时打开 脉冲计数：2（20±5秒）or TEST 日夜模式调整：约10 to 100,000Lux 上电时间：Approx.60sec 电源：10.8-13.2VDC 电流：25mAMax 安装位置：Wall（indoor/outdoor） 工作温度：-20-+50℃ 环境湿度：95%Max 重量：170g LX-402防动物探测器 OPTEX室外探测器

能特点： ● 外观小巧美观 ● 小角度，防干扰 ● 专用幕帘透镜 ● 报警输出常开或常闭可选 工作电压 DC10~16V 消耗电流 小于等于20mA 环境温度 -20度到+50度 安装高度 2.2m左右 探测距离 5*0.7m 探测角度 15度 报警输出 常开或常闭可调 防拆开关 常闭 尺 寸 80*34.5*28mm

【无线室外红外探测器介绍】室外无线红外探测器 无线室外红外探测器是一种综合当今安防领域最新科技的高性能探测器，由不易老化的超长寿命微波模块，高精度被动红外探测装置和模糊逻辑数码核心组成，外壳采用工程尼龙制造，造型优美。 室外无线红外探测器【无线室外红外探测器突出特点】1.微波与被动红外复合探测，并经模糊逻辑数码（专利）分析，排除种种普通探测器无法克服的干扰，只对真实人体移动作出报警，杜绝误报漏报，性能远远超出无微波功能的各种红外探测器。2.采用享有专利的全范围精密温度补偿，无论环境温度如何变化，探测灵敏度始终一致，没有温度死区（一般探测器在32℃～40℃时，灵敏度大幅度下降，或在其它温区极易误报)。3.全范围精密温度补偿，无论环境温度如何变化，探测灵敏度始终一致，没有温度死区。4.纯无线结构，电源全内置，无线电传送信号，安装极为方便。5.超省电设计+高容量电池。6.内置扩展插槽，可与多种无线主机兼容。 室外无线红外探测器【无线室外红外探测器技术规格】01、电 源：3V慑力专用高能锂电，连续使用寿命1～2年02、工作电流：静态小于30ｕA，报警小于15mA 03、上电自检：接通电源后，探测器进入工作状态时间为150秒04、发射频率：315/433MHZ05、发射距离：内置天线大于100m，外置天线大于300m（开阔地,无干扰）06、工作模式：节电模式（两次报警最小间隔时间为150～180秒）普通模式（两次报警最小间隔时间约为60秒）测试模式（两次报警最小间隔时间约为20秒）07、传 感 器：特制低噪双元结构08、感应指示：当微波和红外探测到人体移动，红色指示灯亮2秒，发射无线电报警信号09、透镜视窗：72个10、脉冲计数 : 1～2个11、探测角度：110° 12、探测范围：典型9米X9米（四级跳线调节）13、温度补偿：双向自动温补14、欠电指示：当电压低于2.5V时，探测器发射欠电报警信号一次15、产品尺寸：138×75×46mm环境条件16、工作温度：-40℃至65℃17、保存温度：-50℃至70℃18、抗电磁干扰：>30V/M19、抗白光干扰：>1,000,000LUX，抗日光直射干扰 室外无线红外探测器【 无线室外红外探测器适用场所】 适用于大型厂矿、油田、养殖场所、露天仓库防范监控，对于别墅家居防盗可前报警功能

20插拔式幕帘被动红外探测器 本产品为小型幕帘式被动红外探测器,具有优美流畅的外观, 可以吸顶或壁挂安装。适合使用于阳台、窗、门、走廊等位 置的安全 防范。电路具有抗射频干扰、自动温度补偿、脉冲 计数可选等功能。 对人体入侵能迅速的反应,产生报警。 选择相应的安装方式可防宠物。 技 术 参 数 工作电压：DC9～16V 消耗电流：≤20mA(DC12V) 工作温度：-10°C～+50°C(14°F～122°F) 传感器类型：双元低噪声热释电红外传感器 安装方式：壁挂或吸顶 安装高度：3.6m以下 探测距离：6m 探测角度：15° 脉冲计数；一级(1P)、二级(2P)、三级(3P)可选 防拆开关：常闭无电压输出， 接点容量28VDC，100mA 继电器输出：常闭无电压输出 接点容量28VDC，80mA 外形尺寸：80X34.5X33mm ALARM : 报警输出常闭,报警时开路 GND : 外接直流电源负极 +12V ：外接直流电源DC12V TAMPER: 防拆开关常闭盒盖被拆除开路 红 线：电源+12VDC 黑 线：电源-12VDC 黄绿线：报警ALARM 蓝白线：防拆开关TAMPER 920插拔式幕帘被动红外探测器 产 品 的 使 用 1、接通12V直流电源,在LED跳针连通(出厂设置)情况下,红色指示灯亮, 探测器进入自检状态。 自检时间约60秒,指示灯灭,表示探测器进入 检测状态。 2、在探测器覆盖的区域内,以正常的步行速度进行测试,红色指示灯亮, 探测器进入报警状态。 指示灯灭,再次进入监测状态。 3、RELAY跳针用于设置报警输出状态，可根据不同的报警主机选择不同 的输出状态, 选择1&2为NG(常闭状态),选择2&3为NO(常开状态)。出 厂设置为常闭状态。 4、P.COUNT跳针用于选择脉冲计数。选择1&2为一级脉冲,适用于一般室 内环境;选择2&3为二级脉冲, 适用于较恶劣室内环境;悬空为三级脉 冲,适用于恶劣室内环境。出厂设置为一级脉冲。 5、LED跳针用于控制LED是否有指示,不影响探测器正常工作。 注 意 事 项 1、请按说明书正确地安装和使用,不可触摸传感器表面,以免影响探测 器灵敏度,如需清洁传感器, 请断开电源后用软布沾少许酒精擦拭。 2、应避免在温度变化过大的环境下使用。 3、本产品可以减少事故的发生,但不能确保万无一失,为了您的安全,除 了正确使用本产品外, 在日常生活中还应提高警惕,加强安全防患意 识。 920插拔式幕帘被动红外探测器
